惠陽新豐家具廠電容器改造

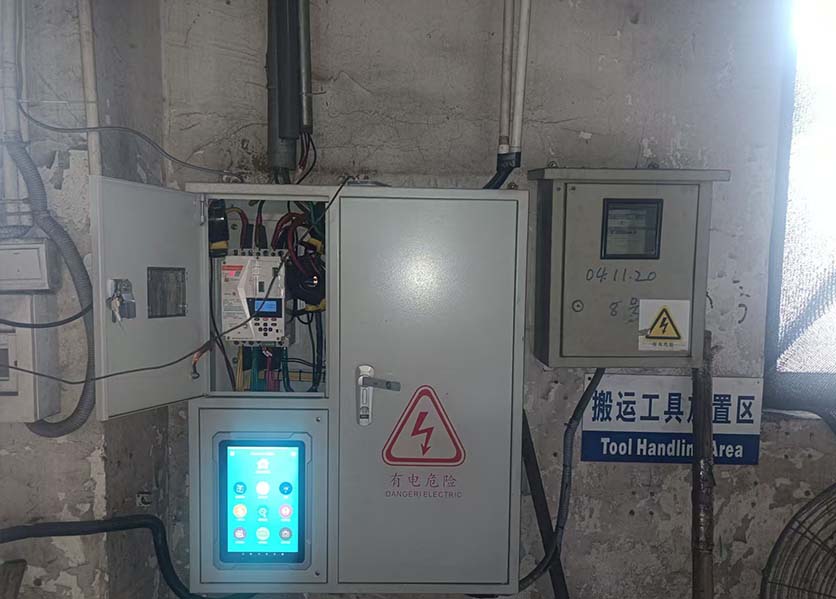

  惠陽新豐家具廠配電柜電容器改造以提高功率因數、降低電能損耗為核心目標。

  · 核心目標?：

  · 提升功率因數至0.95以上，降低電網無功損耗?。

  · 解決諧波放大問題，避免電容器過壓損壞?。

  · 優化電能質量，延長設備壽命并降低電費支出?。

  · ?現狀診斷?：

  · 通過電能質量分析儀檢測系統諧波含量(如THD<25%)及現有補償裝置運行狀態?。

  · 記錄原有電容器容量、投切方式及故障頻次(如熔芯燒毀、接觸器損壞等)?

  改造方案設計

  1. ?設備選型與配置?：

  ·電容器?：選用440V額定電壓的氮氣填充干式電容器，內置自愈功能，適配6%電壓畸變率場景?。

  ·投切開關?：替換接觸器為晶閘管模塊(如Thyristor模塊)，實現過零投切，消除涌流與電弧問題?。

  ·電抗器?：并聯純銅繞組電抗器(電抗率7%)，抑制5次以上諧波并保護電容器?。

  2. ?控制優化?：

  ·智能控制器?：配置動態無功補償控制器，支持諧波監測與自動調容，響應時間<20ms?。

  ·參數設置?：根據負載特性設定功率因數目標值(0.95-0.98)及過壓/欠壓保護閾值?。

  措施與實施流程

  1. ?舊設備拆除?：

  ·斷電后使用專用放電電阻對電容器充分放電(≥3分鐘)，確保殘余電壓<50V?。

  ·拆除老舊微型斷路器(如DZ47系列)，升級高分斷能力斷路器(如NM1系列)?。

  2. ?新設備安裝?：

  ·按“先電抗器后電容器”順序接線，采用銅排連接降低接觸電阻?。

  ·柜內布局優化，預留20%散熱空間并加裝溫控風扇(運行溫度<65℃)?。

  3. ?調試與驗收?：

  ·分階段投運(30%→60%→100%容量)，實時監測諧波畸變率與功率因數變化?。

  ·72小時試運行后，生成補償效率報告(如線損降低15%-20%)?。
